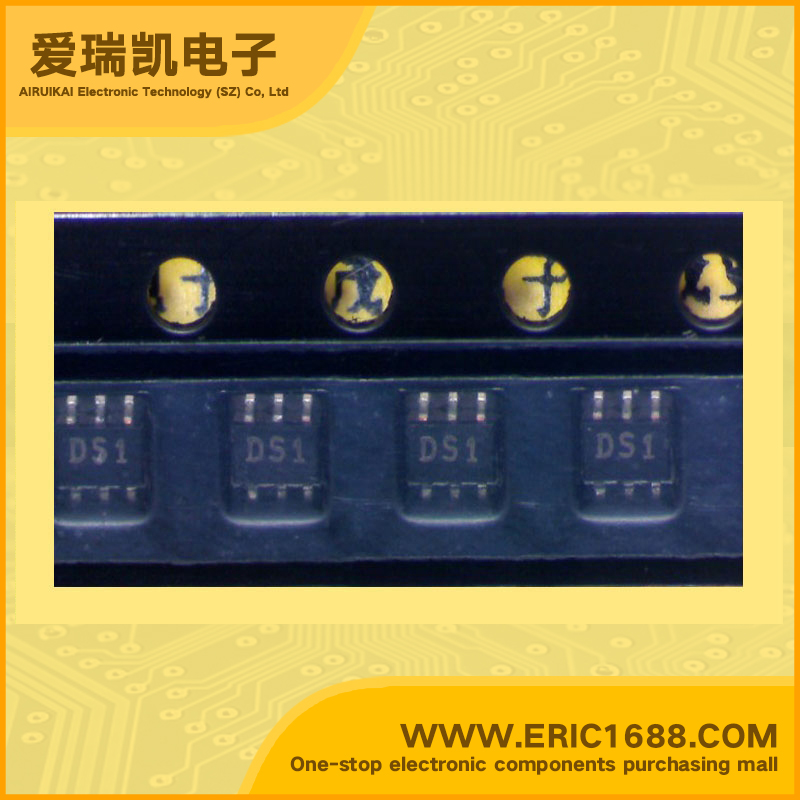

RF amplifier UPG2126TB SOT-363 marking D51
| 频率 Frequency | 893MHz~960MHz/1429MHz~1453MHz |
| P1dB | |
| 增益 Gain | 14dB~18dB/24dB~28dB |
| 噪声系数 Noise Figure | |
| RF 类型 RF Type | |
| 电源电压 Voltage - Supply | 3.1V~4.4V |
| 电源电流 Current - Supply | 16mA~20mA/28mA~32mA |
| 测试频率 Test Frequency | |
| Description & Applications | FEATURES • GaAs INTEGRATED CIRCUIT • L-BAND PA DRIVER AMPLIFIER • Supply voltage : VDD1, 2, 3 = 3.1 to 4.4 V (3.6 V TYP.) • Low operation current : IDD1 = 16 mA TYP. @ VDD1 = 3.6 V, f = 925 MHz, Pout = +8 dBm : IDD2 = 28 mA TYP. @ VDD2, 3 = 3.6 V, f = 1 441 MHz, Pout = +8 dBm • High power gain : GP1 = 16 dB TYP. @ VDD1 = 3.6 V, f = 925 MHz, Pin = −10 dBm : GP2 = 26 dB TYP. @ VDD2, 3 = 3.6 V, f = 1 441 MHz, Pin = −22 dBm • Low distortion : Padj1 = −60 dBc TYP. @ VDD1, 2, 3 = 3.6 V, f = 925 MHz, 1 441 MHz, Pout = +8 dBm,∆f = ±50 kHz, 21 kHz Bandwidth. • High-density surface mounting : 6-pin super mini mold package (2.0 × 1.25 × 0.9 mm) APPLICATION • Digital Cellular: dual band mobile phone etc. |
| 描述与应用 | 特点 •砷化镓集成电路 •L波段PA驱动放大器 •电源电压：VDD1，2，3=3.1至4.4 V（3.6 V TYP。） •低工作电流：：IDD1= 16 mA（典型值）。 @ VDD1=3.6 V，F =925 MHz，功率输出=+8 dBm的 ：IDD2= 28毫安TYP。 @ VDD2，3= 3.6 V，F =1 441 MHz，功率输出=+8 dBm的 •高功率增益：GP1=16 dB典型值。 @ VDD1= 3.6 V，F =925兆赫，针=-10 dBm的 ：GP2=26 dB典型值。 @ VDD2，3= 3.6 V，F =1 441 MHz时，针=-22 dBm的 •低失真：Padj1=-60 dBc的TYP。 @ VDD1，2，3= 3.6 V，F =925兆赫，1 441 MHz，功率输出=+8 dBm的，ΔF=±50千赫，21 kHz带宽。 •高密度表面安装：6-pin超级迷你的模具封装（2.0×1.25×0.9毫米） 应用 •数字蜂窝：双频手机等。 |
