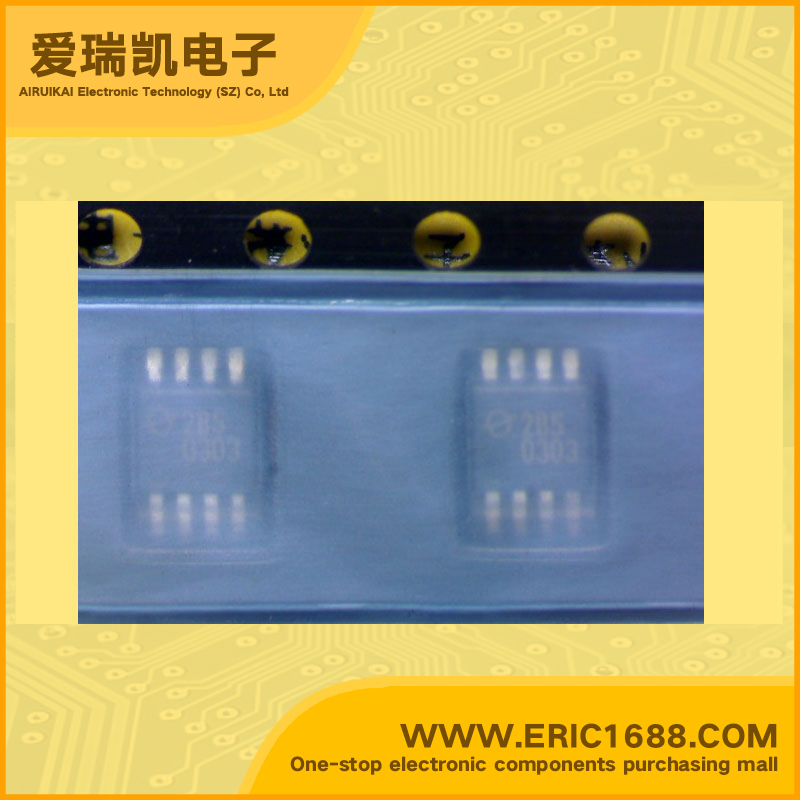

XC9801B503KR Charge Pump PMIC MSOP-8A marking 2B503 Regulated Voltage Step-Up Charge Pump Ics
| 功能 Type | |
| 工作电压 Voltage - Supply | 1.8V ~ 5.5V |
| 输出电压 Out Voltage | 2.5V ~ 6.0V |
| 输出电流 Output Current | 80mA |
| 效率 Efficiency(%) | 99% |
| 震荡频率 Oscillation Frequency | 300kHz |
| Description & Applications | FEATURES • Regulated Voltage Step-Up Charge Pump ICs • Input Voltage Range : 1.8V ~ 5.5V • Output Voltage Range : 2.5V ~ 6.0V • Small Input Current : 80μA (no load:XC9802) • Output Current : 80mA (3.6V→5.0V step-up) • Oscillation Frequency : 300kHz • Stand-by Current (CE ’L’) : 2.0μA (MAX.) • PFM Operation During Light Loads (XC9802) • CE (Chip Enable) Function • Can be used as a step-up doubler (sense = 0V) • Packages : MSOP-8A, USP-8 Applications • Palm top computers, PDAs • On board local power supplies • Various battery powered devices |
| 描述与应用 | 特点 •稳压电压，升压型充电泵 •输入电压范围：1.8V〜5.5V; •输出电压范围：2.5V〜6.0V •小输入电流：80μA（空载：XC9802） •输出电流：80mA（3.6V→5.0V步上） •振荡频率：300kHz的 •待机电流（CE'L'）：2.0μA（最大值） PFM操作在轻负载（XC9802） •CE（芯片使能）功能 •可用于作为一个升压倍增器（感= 0V） •封装：MSOP-8A，USP-8 应用 •掌上电脑，掌上电脑 •板载本地电源 •各种电池供电设备 |
